Digital Multimode Relais für die Region Basel

Frequenz:   439.5375 MHz (duplex, Shift - 7.6 MHz)
Rufzeichen: HB9EAS

Modes: DMR / D-STAR / C4FM / P25

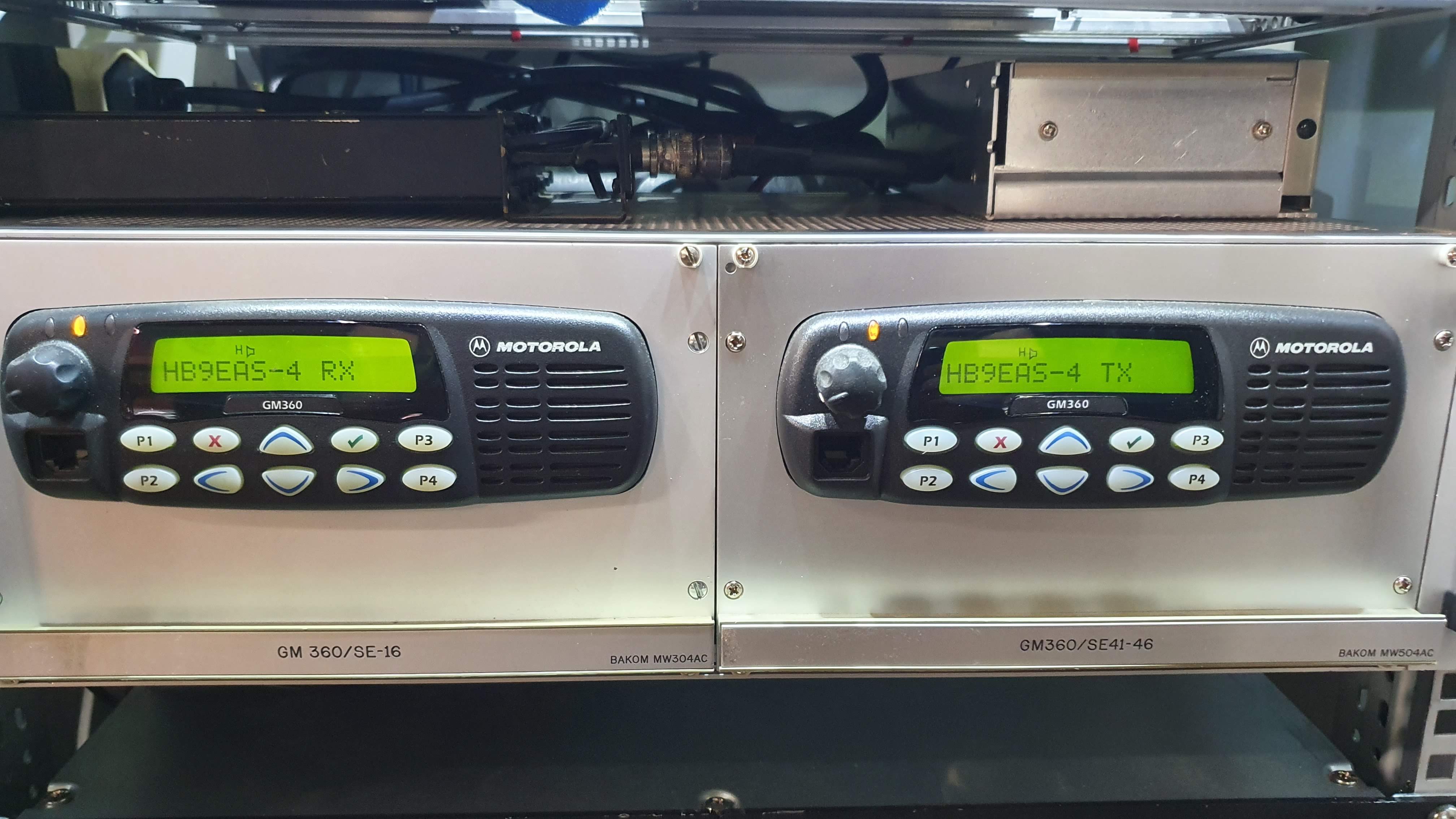

TX: Motorola GM360
RX: Motorola GM360
TX Output: 25 Watt

Antenne: X-5000 40 m über Grund
Interface: MMDVM ZUM Repeater Board
Software: Pi-Star / MMDVM

QTH: Binningen-Bruderholz (BL), JN37SM
Höhe: 380 m.ü.M.

**************************************************************

Status 21.09.2020:

Digital Multimode Relais in Betrieb am QTH Bruderholzspital.

Das Relais ist kann mit DMR, D-Star, C4FM und P25 angesprochen werden. Es ist nichts fix verlinkt.
Der Color Code für DMR ist 2.
Link zum Dashboard des Relais.

Brandmeister Seite des Relais: https://brandmeister.network/?page=repeater&id=228413
D-Star Dashboard: https://status.ircddb.net/cgi-bin/ircddb-log?30%200%20HB9EAS
Liste der YSF (C4FM) Reflektoren: https://www.pistar.uk/ysf_reflectors.php
Das Relais kann kein Wires-X, doch es sind einige Wires-X Räume mit YSF Räumen verlinkt.

**************************************************************

YSF Raum "CH-HB9EAS" Nummer: 00710

**************************************************************

Bedienung D-Star Modus

Einführung ins Thema D-Star: Vortrag von Beni, HB9FEF

Eine Liste der zur Zeit aktiven D-Star Benutzer des Relais kann hier eingesehen werden.

CQ Ruf*

Die Parameter für einen CQ Ruf sind folgende:

UR: CQCQCQ
R1: HB9EAS B
R2: HB9EAS G
MY: Dein Rufzeichen

* wenn das Relais mit einem Reflektor verbunden ist, ist der CQ Ruf auch dort zu hören.

Ruf einer bestimmten Station

Wenn z.B HB9YXZ gerufen werden soll:

UR: HB9XYZ
R1: HB9EAS B
R2: HB9EAS G
MY: Dein Rufzeichen

Der Teilnehmer wird dann automatisch auf dem Relais wo er zuletzt empfangen wurde gerufen.

CQ Ruf über ein anderes Relais

Wenn z.B CQ auf dem 70cm D-Star Relais Rigi gerufen werden soll:

UR: /HB9ZG B
R1: HB9EAS B
R2: HB9EAS G
MY: Dein Rufzeichen

Relais HB9EAS fest mit einem anderen Relais verbinden

Eine feste Verbindung zu einem anderen Relais wird hergestellt durch folgende Eingabe im Feld "UR":

HB9HD  CL       (das L für Link ist immer an achter Stelle!)

TX drücken

Es erscheint dann die Bestätigung " Verlinkt zu HB9HD  C" (wird auch als Sprache ausgegeben)

Wichtig: Sobald man verbunden ist wieder "UR" auf CQCQCQ stellen

Danach ist man mit dem D-Star Relais Oberheid TG (2m) verbunden und kann darüber arbeiten.

Wenn man fertig ist, sollte man die Verbindung wieder beenden mit folgenedem Eintrag in "UR":

       U     (das U für unlink steht an achter und letzer Stelle des Eingabefelds!)

TX drücken

Es erscheint dann die Bestätigung "Nicht verbunden"

Falls man überprüfen möchte, ob schon eine Verbindung besteht einfach kurz TX machen mit dem "UR" CQCQCQ.
Dann wird der Status "Verlinkt zu XXXX" oder "Nicht verbunden" ausgegeben.

Hier die einige D-Star Relais mit denen eine Verbindung möglich ist:

Auch die Verbindung zu sogennanten Reflektoren ist möglich.

Reflektoren sind zusammengeschaltete Relais, Simplexzugänge und D-Star Benutzer.
Hier gibt es eine Liste aller DPLUS Reflektoren. In Europe werden mehrheitlich DCS Reflektoren verwendet, eine Übersicht gibt es unter http://www.xreflector.net

Die Verbindung erfolgt gleich wie bei den Relais. Es wird einfach der Name des Reflektors eingegeben anstatt dem des Relais.

Via den Reflektor DCS229D sind einige Deutschschweizer Relais erreichbar.

Die Region Baden-Württemberg benutzt den Reflektor DSC002J.

Beispiel: Das Relais mit dem Reflektor DCS229D verbinden:

UR: DCS229DL

wenn der Reflektor verbunden ist wieder

UR: CQCQCQ

Wenn man fertig ist, sollte man die Verbindung wieder beenden mit folgenedem Eintrag in "UR":

       U     (das U für unlink steht an achter und letzer Stelle des Eingabefelds!)

D-PRS

Unser D-Star Relais unterstützt auch D-PRS.

Wenn via den Modus DV-A GPS Daten ausgesendet werden auf der Frequenz des Relais werden diese ins APRS Netz weitergeleitet.

Versorgungsgebiet

Zum Vergrössern klicken.
